Εφαρμογή αερόσακων από καουτσούκ στην κατασκευή TBM (Tunnel Boring Machine).

Jan 23, 2026

Εφαρμογή Rubber Airbags σε Κατασκευές TBM (Tunnel Boring Machine).

Γνώση του κλάδου

Με την ταχεία ανάπτυξη των αστικών σιδηροδρομικών μεταφορών, των δημοτικών σηράγγων και των υπόγειων διαδρόμων κοινής ωφέλειας, τα Tunnel Boring Machines (TBM) έχουν γίνει βασικός εξοπλισμός στη σύγχρονη υπόγεια κατασκευή. Λόγω του μεγάλου μεγέθους, του μεγάλου βάρους και των πολύπλοκων περιβαλλόντων εργασίας τους, τα TBM απαιτούν εξαιρετικά ελεγχόμενες και ασφαλείς διαδικασίες κατά την εκκίνηση, τη λήψη, την εγκατάσταση και τη ρύθμιση.

Στο πλαίσιο αυτό,Οι ελαστικοί αερόσακοι χρησιμοποιούνται όλο και περισσότερο ως εύκαμπτα βοηθητικά εργαλεία σε κατασκευαστικές εργασίες που σχετίζονται με το TBM-, παρέχοντας λειτουργίες buffering, υποστήριξης και προστασίας που οι άκαμπτες δομές δεν μπορούν εύκολα να επιτύχουν.

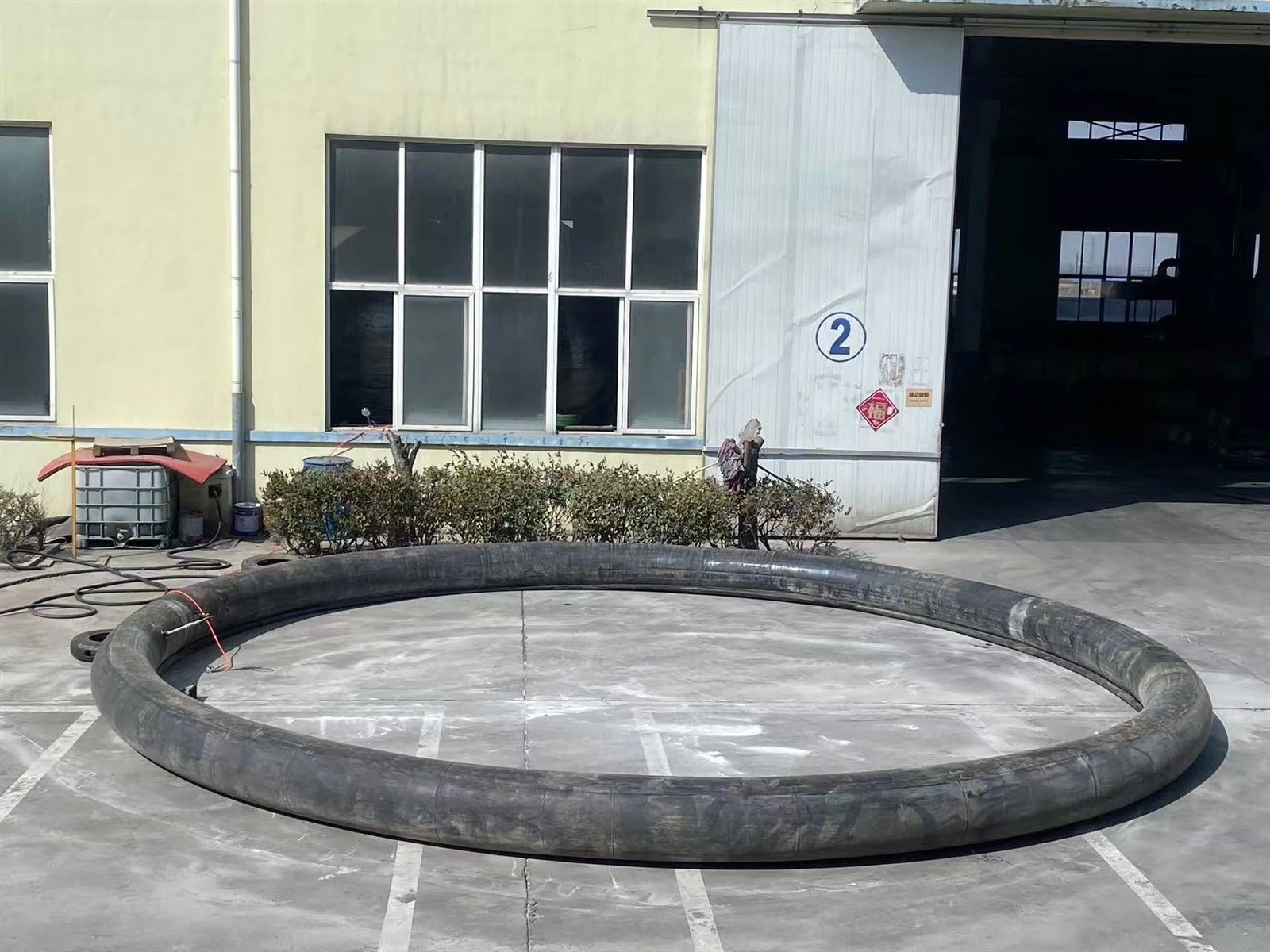

info-1707-1280

Γιατί χρειάζονται αερόσακοι στην κατασκευή TBM;

Οι λειτουργίες TBM συνήθως περιλαμβάνουν τις ακόλουθες προκλήσεις:

Εξαιρετικά βαρύς εξοπλισμός (που κυμαίνεται από δεκάδες έως εκατοντάδες τόνους)

Άμεση επαφή με άξονες από σκυρόδεμα ή μεταλλικές κατασκευές

Περιορισμένος χώρος εργασίας και στενές ανοχές ευθυγράμμισης

Κίνδυνος κρουστικών φορτίων κατά τα στάδια εκτόξευσης και παραλαβής

Τα παραδοσιακά άκαμπτα στηρίγματα ή τα σκληρά buffer συχνά έχουν ως αποτέλεσμα:

Τοπική συγκέντρωση στρες

Ζημιές σε κατασκευές από σκυρόδεμα

Γρατσουνιές ή παραμόρφωση εξαρτημάτων TBM

Αυξημένη δυσκολία τοποθέτησης και ευθυγράμμισης

Φουσκωτοί αερόσακοι από καουτσούκ, με την ελαστικότητά τους και τη ρυθμιζόμενη εσωτερική πίεση, προσφέρουν μια ασφαλέστερη και πιο προσαρμόσιμη λύση.

info-534-601

Κύρια Σενάρια Εφαρμογών Αερόσακων σε Έργα TBM

1. Προστασία προσωρινής αποθήκευσης κατά την εκκίνηση και τη λήψη του TBM

Τυπικοί χώροι εγκατάστασης:

Μπροστινό άκρο του TBM

Γύρω από το σώμα της ασπίδας

Μεταξύ των τοίχων από σκυρόδεμα TBM και άξονα

Βασικές λειτουργίες:

Απορροφήστε τις δυνάμεις κρούσης κατά την εκτόξευση ή τη λήψη

Αποτρέψτε την άμεση άκαμπτη επαφή μεταξύ του TBM και των κατασκευών από σκυρόδεμα

Προστατέψτε τόσο τον εξοπλισμό όσο και τις αστικές κατασκευές

Σε αυτά τα κρίσιμα στάδια, οι αερόσακοι παρέχουν ελεγχόμενη αντικραδασμική προστασία που μειώνει σημαντικά τους κινδύνους κατασκευής.

2. Προσωρινή Υποστήριξη και Ισοπέδωση του ΤΒΜ

Χώροι εγκατάστασης:

Κάτω από το σώμα TBM

Μεταξύ του TBM και των δομών θεμελίωσης

Βασικές λειτουργίες:

Υποστηρίξτε προσωρινά το βάρος του TBM

Βελτιώστε-το ύψος και την οριζόντια ευθυγράμμιση

Κατανείμετε τα φορτία ομοιόμορφα για να αποφύγετε τη σημειακή φόρτωση

Ρυθμίζοντας την πίεση του αέρα, οι αερόσακοι επιτρέπουν την ακριβή ισοπέδωση και την κατανομή φορτίου σε πολλά σημεία, κάτι που είναι δύσκολο να επιτευχθεί με άκαμπτα στηρίγματα.

3. Βοηθητική στεγανοποίηση και προστασία σε άξονες λήψης

Όταν ένα TBM εισέρχεται στον άξονα λήψης, μπορεί να προκύψει εισροή υπόγειων υδάτων ή πολτού.

Οι αερόσακοι μπορούν να χρησιμοποιηθούν για:

Βοηθήστε στη στεγανοποίηση των κενών μεταξύ του TBM και των ανοιγμάτων του άξονα

Σταθεροποιήστε το εργασιακό περιβάλλον

Μειώστε την εισροή νερού ή πολτού

Σε τέτοιες εφαρμογές, συνήθως χρησιμοποιούνται αερόσακοι μεγάλης-διαμέτρου, χαμηλής-έως-μέτριας πίεσης για να εξασφαλιστεί καλή επαφή και σταθερότητα στην επιφάνεια.

info-1706-1279

4. Προστασία κατά τη συναρμολόγηση, την αποσυναρμολόγηση και τη μεταφορά TBM

Κατά την αποσυναρμολόγηση, την ανύψωση ή τη μεταφορά εξαρτημάτων TBM, οι αερόσακοι μπορούν να χρησιμεύσουν ως:

Προσωρινά στρώματα απορρόφησης κραδασμών

Υποστηρίγματα απορρόφησης κραδασμών

Προστατευτικά φράγματα μεταξύ μεταλλικών εξαρτημάτων και σκληρών επιφανειών

Αυτό βοηθά στην ελαχιστοποίηση της τυχαίας ζημιάς κατά το χειρισμό και την εγκατάσταση.

Τεχνικά Χαρακτηριστικά Αερόσακων για Εφαρμογές TBM

Οι αερόσακοι από καουτσούκ που χρησιμοποιούνται σε έργα TBM γενικά απαιτούν:

Καουτσούκ υψηλής-αντοχής με ενίσχυση υφάσματος πολλαπλών-στρώσεων

Εξαιρετική αντοχή σε τριβή και σχίσιμο

Αξιόπιστη αεροστεγανότητα

Προσαρμόσιμα μεγέθη και σχήματα σύμφωνα με τις συνθήκες του χώρου

Εύκολο φούσκωμα και αποπληθωρισμός για-λειτουργία στον ιστότοπο

Σε αντίθεση με τους αερόσακους εκτόξευσης ή διάσωσης, οι αερόσακοι TBM εστιάζουν περισσότερο στους αερόσακουςαπόδοση προσωρινής αποθήκευσης, κατανομή φορτίου και λειτουργική ασφάλεια.
